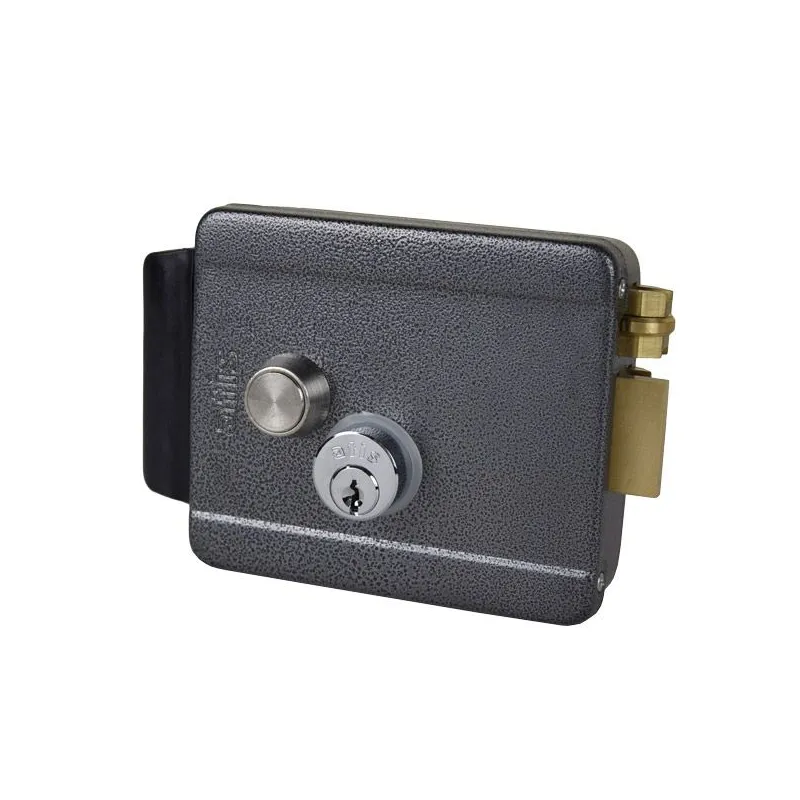

ATIS Lock MG – універсальний накладний електромеханічний замок з пофарбованої сталі для внутрішнього встановлення з додатковим захистом кнопки виходу замка від продавлювання. Призначений для металевих або дерев'яних дверей. Тип встановлення у напрямку зачинення дверей: лівий / правий.


Відмикається імпульсом електричного струму (12 В), а також ключем або за допомогою вбудованої механічної кнопки. У комплекті додається 5 ключів.
Тип ключа - зубчастий

Що таке електромеханічний замок

Електромеханічний замок - замикаючий пристрій з механічним ригелем, відмикання якого проводиться за допомогою подачі електричного живлення, або механічним способом – ключем/кнопкою.

Як працює електромеханічний замок

Відімкнути замок ATIS Lock MG можна наступними способами:


зовні – за допомогою ключа
зсередини – за допомогою вбудованої механічної кнопки
дистанційно – імпульсом напруги 12 В від мережевого блоку живлення або контролера


Щоб уникнути виходу котушки замка з ладу, безперервний час подачі напруги на повинен перевищувати 3 секунд.

Де використовується електромеханічний замок ATIS Lock MG

Використовується в простих системах контролю доступу, наприклад, в квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Виготовлений з пофарбованої сталі, замок підходить тільки для встановлення всередині приміщень.

Технічні характеристики ATIS Lock MG

Матеріал корпусу: пофарбована сталь
Тип встановлення: накладний
Живлення: 12 В
Cтрум споживання: 2 А
Робоча температура: від -30° до +70°С
Розміри: 160 х 105 х 37 мм
Розміри упаковки: 170 x 107 x 85 мм
Вага: 1300 г

Встановлення електромеханічного замка ATIS Lock MG

Встановіть і закріпіть осердя (d=27 мм) з монтажним кільцем на дверях, використовуючи затискну пластину
Налаштуйте планку осердя в залежності від товщини дверей
Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на двері, використовуючи 4-ре монтажні отвори
Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5 мм
При необхідності відрегулюйте зусилля взводної пружини замка
Підключіть живлення


Для відмикання електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення до замка – рекомендуємо використовувати БКЗ (купується окремо).

Ліве/праве встановлення замикаючого ригеля

Для встановлення замикаючого ригеля замка відповідно до напряму зачинення дверей (ліворуч / праворуч), необхідно зняти кришку замка, витягнути шплінт з отвору осі замикаючого ригеля, зняти шайби, витягнути і повернути ригель на 180°. Закріпити все в зворотній послідовності.

Сумісність

Електромеханічний замок ATIS Lock MG сумісний з аудіодомофонами і відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу і іншими пристроями систем контролю доступу.
