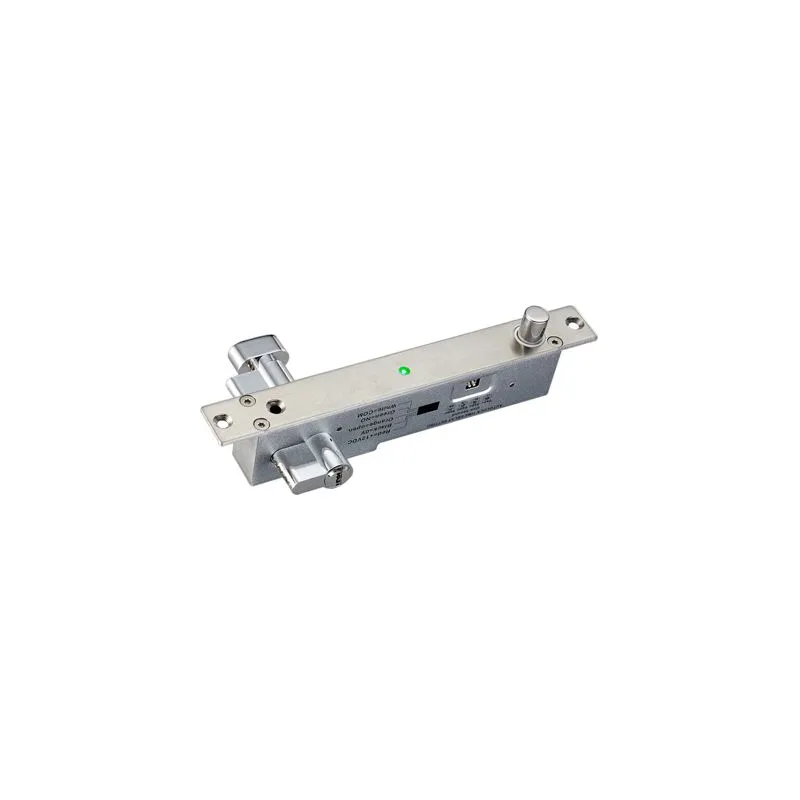

YB-500C LED – врізний електроригельний замок для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення всередині приміщення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей.
Оснащений вбудованим таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500C LED
Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться у замкненому стані (ригель висунутий).
Відмикається замок керуючим контактом (помаранчевий дріт).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500C LED

Тип замку: електроригельний
Тип встановлення: врізний
Сила утримання: 1000 кг
Таймер затримки: 0 | 3 | 6 | 9 сек.
Виходи: NO/COM
Без живлення: замкнений
Живлення: 12V
Споживання: 960мА (робоче) | 180мА (режим очікування)
Розміри:



замок: 210x25x42 (мм)
відповідна планка: 90x25x2мм
ригель: діаметр 16 мм, довжина 13 мм (прямий)


Вбудований індикатор стану дверей
Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

КОМПЛЕКТАЦІЯ

електроригельний замок
накладка на замок
відповідна планка
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція
ключовий циліндр, ключі (5шт.), накладка на циліндр

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500C LED

Налаштуйте таймер затримки (перемикається перемичками на замку)
Зробіть нішу в дверній коробці / дверях, розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень з поверхнею
*для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту

Прикладіть накладку на замок і зафіксуйте шурупами
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
Згідно з інструкцією підключення, підключіть електроригельний замок YB-500C LED до живлення і керуючих пристроїв системи контролю доступу


СУМІСНІСТЬ
Електроригельний замок YB-500C LED сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.


ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії і особливостями електрорігельних замків можна тут.
