Комплект SUN Light застосовується для забезпечення безпеки малих сонячних електростанцій.

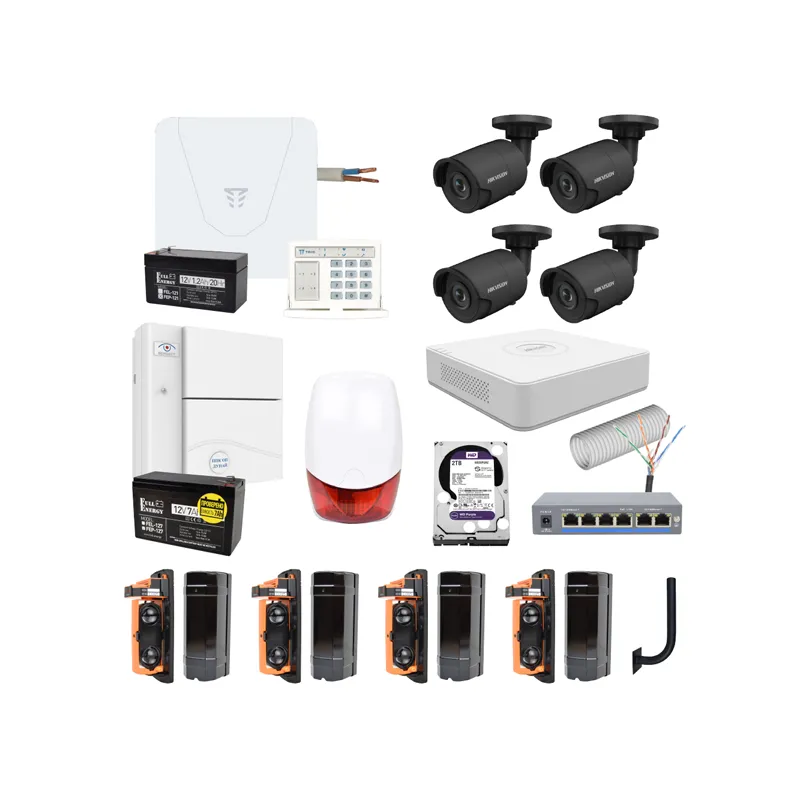

Складається з комплектів охоронної сигналізації (централь з клавіатурою і акумулятором 1.2 А*год, блок безперебійного живлення з акумулятором 7 А*год, вулична сирена, 4 ІЧ-бар'єри з кронштейнами) і відеоспостереження (мережевий відеореєстратор з жорстким диском, 4 IP-камери відеоспостереження, PoE-комутатор), гофрошланга і кабелів – кручена пара і силовий.



ПРИНЦИП РОБОТИ


Комплект SUN Light призначений для обладнання охороною малих сонячних електростанцій (СЕС). Складається з охоронної сигналізації та відеоспостереження.


Система побудована на базі ППКОП Orion NOVA S, до якого підключаються клавіатура, сирена та ІЧ-бар'єри для охорони території по периметру. Керування системою інтуїтивне і може відбуватися як локально, за допомогою клавіатури, так і віддалено, при використанні мобільних і web-сервісів «Control NOVA II».


ББП з акумуляторами (1 в джерело живлення, 1 в централь), що входять в постачання, служать джерелами резервного живлення, і дозволяють працювати сигналізації автономно.


Доповнюється охорона електростанції комплектом IP-відеоспостереження, що складається з відеореєстратора, 4 вуличних відеокамер і PoE-комутатора для забезпечення живлення по кабелю звита пара. Запис відео здійснюється на жорсткий диск з постачання.



КОМПЛЕКТАЦІЯ


ППКОП Orion NOVA S – 1 шт.
Клавіатура К-LED4 – 1 шт.
Джерело живлення Дунай БП3 12В – 1 шт.
ІЧ-бар'єр LBX-60 – 4 шт.
Кронштейн для ІЧ-бар'єра LBX – 4 шт.
Вулична сирена AS-120W – 1 шт.
Акумулятор для ДБЖ Full Energy FEP-121 – 1 шт.
Акумулятор для ДБЖ Full Energy FEP-127 – 1 шт.
Відеореєстратор Hikvision DS-7104NI-Q1 – 1 шт.
Жорсткий диск WD20PURZ 2/Tb 64MB – 1 шт.
Комутатор PoE-1006-4P/250m – 1 шт.
Відеокамера Hikvision DS-2CD2043G0-I(4mm) – 4 шт.
Гофрошланг d25 – 200 м.
Кабель звита пара UTP 4*2*0.5-CU РЕ зовнішній – 180 м.
Кабель ШВВП 2х1,5 – 150 м.



ТЕХНІЧНІ ХАРАКТЕРИСТІЧИ

Сигнализація для сонячних електростанцій





ППКОП Orion NOVA S


4 охоронні зони
16 груп, 32 користувача
2 SIM-карти
SMS-оповіщення на 32 номери
вбудований GSM (GPRS) комунікатор
автономний / пультовий режим роботи
місце під АКБ 2.2 А*г
розміри: 200х200х57 мм



Клавіатура К-LED4


світлодіодна клавіатура
4 індикатори зон
підключення на системну шину RS485 з довжиною лінії до 1000м
самозатискні клемні колодки
напруга живлення: 10.8-13.8 В
струм комутації: 40 мА
маса: 0.2 кг
розміри: 126х93х34 мм




Сирена AS-120W


світлозвуковий сповіщувач
акустична потужність: 120 дБ
напруга живлення: 12 В
макс. споживання: 300 мА
місце під АКБ: DC12V 1.2A / DC7.2V 500mA
тампер злому: вибір INT / EXT
ступінь захисту: IP65
розміри: 260х172х60 мм



ІЧ-бар'єр LBX-60


2-променевий ІЧ-бар'єр
довжина ІЧ-променя на вулиці: 60 м
довжина ІЧ-променя у приміщенні: 180 м
виходи реле: NC/NO/COM
живлення: AC/DC 12-24 В
макс. споживання: 100 мА
ступінь захисту: IP65
розміри: 79.9х211.5х74.7 мм






Система відеоспостереження на сонячній електростанції






IP-відеокамера DS-2CD2043G0-I(4mm)


роздільна здатність: 4 Мп (2560*1440)
об'єктив: 4 мм, кут огляду 78°
ІЧ-підсвічування: 30 м
чутливість: 0.01 Люкс
компресія відео: H.265+ / H.265 / H.264+ / H.264
живлення: DC12 В / PoE
ступінь захисту: IP67
розміри: 70х155 мм



Відеореєстратор Hikvision DS-7104NI-Q1


кількість каналів: 4
роздільна здатність: 4Mp / 3Mp / 1080P / 720P
компресія відео: H.265+ / H.265 / H.264+ / H.264
жорсткий диск: 1 SATA до 6 ТБ
відеовиходи: 1хVGA, 1xHDMI
USB: 2 порта
живлення: DC 12 В
розміри: 92х59х37 мм





Жорсткий диск WD20PURZ


ємність: 2 ТБ
інтерфейс: Sata III
форм-фактор: 3.5"
тип: внутрішній
швидкість обертання шпинделя: 5400 об/хв
макс. швидкість передачі даних: 6 Гбіт/с
обсяг буфера: 64 Мб
розміри: 147х101.6х25.4 мм




Комутатор PoE-1006-4P/250m


кількість портів: 6
4 порти 10/100 Мбіт/с PoE, 2 порти 10/100 Мбіт/с UPLINK
відстань до споживача: 250 м
напруга PoE на кожному порту: 48 В
потужність кожного порту PoE: 15.4 Вт
максимальна потужність: 60 Вт
живлення: AC 100-240 В
розміри: 188х120х35 мм
